Elektro tabellen

Elektro tabellen

Deze gegevens kunnen ondanks de zorgvuldigheid van de samenstellers onjuistheden bevatten en/of onvolledig zijn. Hiervoor aanvaarden wij geen enkele aanprakelijkheid.

handig: motorcalculator

Maximale stroom door geisoleerde koperen geleiders volgens DIN 57100 bij een maximale omgevingstemperatuur van 30C

doorsnede	stroom	zekering	stroom	zekering	stroom	zekering
	Groep 1		Groep 2		Groep 3
	een of meer enkele aders in buis		meeraderige kabel		enkele aders vrij in lucht verlegd met tussenruimte > doorsnede
mm²	A	A	A	A	A	A
0.75			12	6	15	10
1	11	6	15	10	19	10
1.5	15	10	18	10*	24	20
2.5	20	16	26	20	32	25
4	25	20	34	25	42	35
6	33	25	44	35	54	50
10	45	35	61	50	73	63
16	61	50	82	63	98	80
25	83	63	108	80	129	100
35	103	80	135	100	158	125
50	132	100	168	125	198	160
70	165	125	207	160	245	200
95	197	160	250	200	292	250
120	235	200	292	250	344	315
150			335	250	391	315
185			382	315	448	400
240			453	400	528	400
300			504	400	608	500
400					726	630
500					830	630

*) bij twee belaste aders kan met 16A gezekerd worden.

terug

Diverse gegevens normmotoren volgens DIN 42673 met een nom. toerental van 1500omw/min

De tabel is voor „oude” IE1 motoren.
Tot 1 januari 2017 was IE2 verplicht tot 7,5kW. Vanaf 7,5kW is IE3 verplicht.
Sinds 1 januari moeten alle motoren IE3 zijn.
Daar waar IE3 verplicht is mag IE2 i.c.m. een frequentieregelaar ook.

Let op dat bij IE2 en IE3 de „inrush current” vele malen hoger is dan bij IE1. Ook de startstroom is aanmerkelijk hoger!

kW	PK	Cos Phi	rendement %	A	A	A	A	A	A
				230V			400V
					zekering			zekering
				Inom.	direct	ster/drieh.	Inom.	direct	ster/drieh.
0,06		0,7	58	0,37	2	-	0,21	2	-
0,09		0,7	60	0,54	2	-	0,31	2	-
0,12		0,7	60	0,72	4	2	0,41	2	-
0,18		0,7	62	1,04	4	2	0,6	2	-
0,25	0,34	0,7	62	1,4	4	2	0,8	4	2
0,37	0,5	0,72	66	2	6	4	1,1	4	2
0,55	0,75	0,75	69	2,7	10	4	1,5	4	2
0,75	1	0,79	74	3,2	10	4	1,9	6	4
1,1	1,5	0,81	74	4,6	10	6	2,6	6	4
1,5	2	0,81	74	6,3	16	10	3,6	6	4
2,2	3	0,81	78	8,7	20	10	5	10	6
3	4	0,82	80	11,5	25	16	6,6	16	10
4	5,5	0,82	83	14,8	32	16	8,5	20	10
5,5	7,5	0,82	86	19,6	32	25	11,3	25	16
7,5	10	0,82	87	26,4	50	32	15,2	32	16
11	15	0,84	87	38	80	40	21,7	40	25
15	20	0,84	88	51	100	63	29,3	63	32
18,5	25	0,84	88	63	125	80	36	63	40
22	30	0,84	92	71	125	80	41	80	50
30	40	0,85	92	96	200	100	55	100	63
37	50	0,86	92	117	200	125	68	125	80
45	60	0,86	93	141	250	160	81	160	100
55	75	0,86	93	173	250	200	99	200	125
75	100	0,86	94	233	315	250	134	200	160
90	125	0,86	94	279	400	315	161	250	200
110	150	0,86	94	342	500	400	196	315	200
132	180	0,87	95	401	630	500	231	400	250
160		0,87	95	486	630	630	279	400	315
200		0,87	95	607	800	630	349	500	400
250		0,87	95				437	630	500
315		0,87	96				544	800	630
400		0,88	96				683	1000	800

terug

component kenletters volgens IEC 60750 (vervallen)

In de meeste schema's worden de componenten nog genummert met de oude kenletters.
Nummering: pagina-kenletter-stramien

A: Samenstellingen, kasten (Kast, Printplaat, PLC, versterker, laser)
B: Omvormers, van niet-elektrisch naar elektrisch of omgekeerd (Pt100, dynamometer, piezo element, microfoon, luidspreker, naderindsschakelaar, synchro-resolver, fotoelektrische cel)
C: Condensatoren
D: Binaire elementen, vertragingslijnen, opslag toestellen (Digitale IC, bistabiel element, bandrecorder, register, disk recorder)
E: Verscheidene (Verwarmimings toestel, verlichting toestel, toestellen elders niet vermeld)
F: Beveiligingstoestellen (Zekering, automaat, overspanningsafleider)
G: Generator
H: Signalisatie (signaallamp, zoemer)
K: Relais & contactoren
L: Spoelen, reactoren
M: Motoren
N: Analoge elementen (OPAMP, hybride analoog/digitaal toestel)
P: Meettoestel, test toestel (Aanduider, schrijver, integrerend meettoestel, signaal generator, klok)
Q: Schakeltoestel voor vermogenkringen (motorbeveiliging, aanzetter, onderbreker)
R: Weerstand (Potentiometer, instelbare weerstand, rheostaat, shunt weerstand, thermistor)
S: Schakelaar voor stuurkringen, selector (drukknop, nokkenschakelaar, eindschakelaar, keuzecontact)
T: Transformator (Spanningstransfo, stroomtransfo)
U: Modulator, omvormer (frequentieomvormer, DC voeding, coder-decoder, wisselrichter, signaalomvormer)
V: Buizen, halfgeleiders (gasontladingsbuis, diode, transistor, thyristor, elektronenbuis)
W: Transmissie element, golfgeleider, antenne (Geleider, kabel, busbar, golfpijp, dipoolantenne, paraboolantenne)
X: Klemmen, stopcontacten, stekkers (Klemmenstrook, stekker en stopcontact, verbinding, kabeleindsluiting, mof)
Y: Elektrisch bediend mechanisch toestel (Rem, koppeling, pneumatische klep)
Z: Afsluiter, hybride transformator, filter, equilizer, limiter

terug

US aderdiameters AWG en MCM

AWG	doorsnede [mm²]	doorsnede metrisch [mm²]
28	0,08	0,08
27	0,10	0,10
26	0,13	0,14
25	0,16	0,2
24	0,20	0,25
23	0,26	0,25
22	0,32	0,34
21	0,41	0,5
20	0,51	0,5
18	0,82	1
16	1,31	1,5
14	2,08	2,5
12	3,31	4
10	5,27	6
8	8,40	10
6	13,3	16
4	21,2	25
2	33,6	35
1	42,4	50
1/0	53,4	50
2/0	67,5	70
3/0	85,0	95
4/0	107,2	120

MGM	doorsnede [mm²]	doorsnede metrisch [mm²]
250	127	120
300	152	150
350	177	185
400	203	240
500	253	240
600	304	300
700	355	400
750	380	400
800	405	400
900	456	500
1000	507	500
1250	633	630
1500	760	800

terug

kabelcodering volgens VDE 0271

Voorbeeld: VO-JY(st)-mb 4x2x0,75

V = mantel over armering
V	PVC
Z	halogeenvrij
O = armering
O	gevlochten
G	omwikkeld met staaldraad
J = geleider
J	massief
Li	soepel
Y = isolatie
Y	PVC
2Y	PE
5Y	PTFE
6Y	FEB
7Y	ETFE
Z	halogeenvrij
(st) = afscherming
(st)	folie voor statische afscherming
(mg)	folie voor magnetische afscherming
C	gevlochten voor elektrische afscherming
S	gevlochten voor magnetische afscherming
Y = mantel
Y	PVC
2Y	PE
5Y	PTFE
6Y	FEB
7Y	ETFE
Z	halogeenvrij
mb = bijzonderheden
2af	per 2 afgeschermd
3af	per 3 afgeschermd
mb	moeilijk brandbaar
4 = aantal bundels (bij 1 weglaten)
2 = aders per bundel
0,75 = aderdoorsnede

terug

kabelcodering volgens CENELEC

voorbeeld: H07VR H6-F 4G6

H = type
H	geharmoniseerd
A	erkend
07 = nominale spanning
03	300/300V
05	300/500V
07	450/750V
1	0,6/1kV
V = isolatie
V	PVC
R	rubber
B	EPR
S	silicone
G	EVA
X	XLPE
R = mantel
V	PVC
R	rubber
B	EPR
N	CR
O	PU
Q	PUR
J	glasvezel
T	textiel
H6 = bijzonderheden
D3	trekontlasting
D5	opvulhars
H	platte leiding, verbonden aders
H2	platte leiding, aders verbonden door buitenmantel
F = soort geleider
U	massief rond
R	samengeslagen
F	soepel
K	soepel voor vaste verlegging
H	soepel, klasse 6
4 = aantal aders
G = aarde ader
X	zonder geel groene ader
G	met geel groene ader
6 = aderdoorsnede

terug

Aderkleuren volgens DIN 47100


1			31
2			32
3			33
4			34
5			35
6			36
7			37
8			38
9			39
10			40
11			41
12			42
13			43
14			44
15			45
16			46
17			47
18			48
19			49
20			50
21			51
22			52
23			53
24			54
25			55
26			56
27			57
28			58
29			59
30			60
			61

terug

IEC 947-4-1/947-5-1 gebruiks categorieën

AC-1	Non-inductive or slightly inductive loads, example: resistive furnaces, heaters
AC-2	Slip-ring motors: switching off
AC-3	Squirrel-cage rotor: starting, switches off motors during running time
AC-4	Squirrel-cage motors: starting, plugging, inching
AC-5a	Switching of Gas-discharge lamp
AC-5b	Switching of Incandescent light bulb
AC-6a	Switching of transfomers
AC-6b	Switching of capacitor banks
AC-7a	Slightly inductive loads in household appliances: examples: mixers, blenders
AC-7b	Motor-loads for household appliances: examples: fans, central vacuum
AC-8a	Hermetic refrigerant compressor motor control with manual resetting overloads
AC-8b	Hermetic refrigerant compressor motor control with automatic resetting overloads
AC-11	Vervallen, is vervangen door AC15
AC-12	Control of resisitive loads and solid state loads with opto-coupler isolation
AC-13	Control of solid state loads with transformer isolation
AC-14	Control of small electromagnetic loads
AC-15	Control of A.C. electromagnetic loads
AC-20	Connecting and disconnecting under no-load conditions
AC-21	Switching of resistive loads, including moderate overloads
AC-22	Switching of mixed resistive and inductive loads, including moderate overloads
AC-23	Switching of motor loads or other highly inductive loads
A	Protection of circuits, with no rated short-time withstand current
B	Protection of circuits, with a rated short-time withstand current
DC-1	Non Inductive or slightly inductive loads, resistance furnaces, heaters
DC-3	Shunt-motors, starting, plugging(1), inching(2), dynamic breaking of motors
DC-5	Series-motors, starting, plugging(1), inching(2), dynamic breaking of motors
DC-6	Switching of incandescent lamps
DC-12	Control of resistive loads and solid state loads with opto-coupler isolation
DC-13	Control of D.C. electromagnetics
DC-14	Control of D.C. electromagnetic loads having economy resistors in the circuit
DC-20	Connecting and disconnecting under no-load conditions
DC-21	Switching of resistive loads, including moderate overloads
DC-22	Switching of mixed resistive and inductive loads, including moderate overloads (i.e. shunt motors)
DC-23	Switching of highly inductive loads (i.e. series motors)

terug

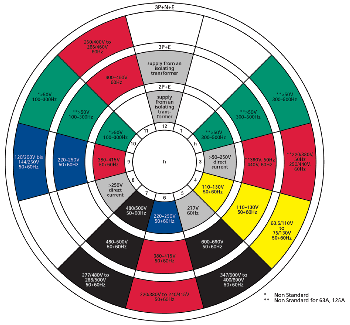

CEE connector

Connectoren volgens IEC_60309 klik op de afbeelding voor een vergroting

De lila connectoren staan niet op de kaart. Deze worden gebruikt voor spanningen tot 25Vac
