geldtest

"Machine" voor het testen van briefgeld

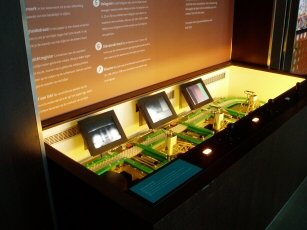

Voor een museum kregen wij de opdracht een machine te maken om kinderen op interaktieve wijze de echtheidskenmerken van briefgeld op te sporen en te controleren. Het was een duidelijke wens van het museum dat de machine er „industrieel” uit zou zien en dat alle mechaniek duidelijk zichtbaar moest zijn.



Opbouw

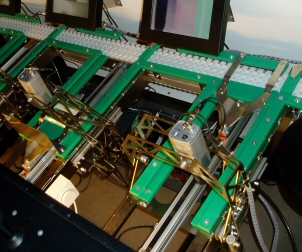

In de machine bevind zich een transportbaan die de houders met het briefgeld van station naar station transporteerd, drie in totaal. Met stoppers en inschuivers word de houder onder een camerasysteen geschoven. De camera's zijn met joysticks te bewegen.

Het geheel word bestuurd door een Koyo PLC. De aandrijving word geregeld door een Control Techniques SK drive. De fotocellen zijn Leuze fotocellen, geschikt voor het trefzeker detecteren van glashelder plexiglas.

Uitvoering en materialen

omschrijving merk type
mechanische constructie Creative engineering
besturing Dreijer industrial automation
PLC Koyo
frequentieomvormer Control techniques SKA200075
sensoren Leuze
kamera's Konig
lineairaandrijvingen Danaher
