flessen positioneren

Het systeem

Een typische xj3 klus: een klant belt met een probleem. Binnen 48 uur leverden we een oplossing, zowel mechanisch als elektrisch.

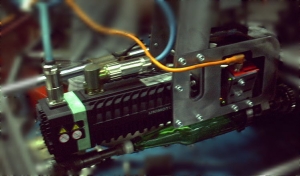

klik voor vergroting
Een komplete unit voor het positioneren van flessen in een zeefdrukmachine. Het positioneren geschiedt door middel van een servomotor, de detektie van het referentiepunt met een speciale Leuze fotocel met door ons gemodificeerd optiek. De unit is zo geconstrueerd dat er één station in zijn geheel binnen 30 minuten vervangen kon worden door onze unit.

Later zijn er meerdere machines uitgerust met dezelfde units. Het systeem verder verbeteren bleek niet nodig te zijn.


Duidelijk te zien op de foto:

  • Control Techniques Unimotor
  • Leuze tastmerksensor met modif.optiek
  • unit gesneden op onze lasersnijtafel

Uitvoering en materialen

omschrijvingmerktype
kast Rittal AE1380
voeding Meanwell Din series
Servodrive Control Techniques Epsilon
servomotor Control Techniques Unimotor FM
sensor Leuze KRTM (mod.)
rechtgeleidingen Rollon -
constructie Creative Engineering -
software Dreijer -
