Kabels
Diverse kabels
ESA HMI programmeerkabel
| PC | benaming | VT |
|---|---|---|
| 9pol F | 25pol M | |
| huis | afscherming | huis |
| 3 | txd - rxd | 3 |
| 2 | rxd - txd | 2 |
| 5 | gnd | 7 + 25 |
| 7 + 8 | doorverbinden | |
| 6 + 4 | doorverbinden | |
| doorverbinden | 4 + 5 | |
| doorverbinden | 15 + 18 |
ESA HMI naar MPi
| MPi | benaming | VT | IT |
|---|---|---|---|
| 9pol M | 25pol M | 9pol M | |
| huis | afscherming | huis | huis |
| 3 (B) | 22 | 1 | |
| 8 (A) | 10 | 6 | |
| 470R | 16 + 22 | 1 + 9 | |
| 220R | 22 + 10 | 1 + 6 | |
| 470R | 10 + 7 | 6 + 5 | |
| doorverbinden | 7 + 25 | ||
| doorverbinden | 4 + 5 | ||
| doorverbinden | 15 + 18 |
Voor de doorverbindingen met weerstanden minimaal ¼W weerstanden gebruiken!
ESA HMI naar Control Techniques
| RS485 | benaming | VT | IT |
|---|---|---|---|
| RJ45 | 25pol M | 9pol M | |
| huis | afscherming | huis | huis |
| 2 (B) | 22 | 1 | |
| 7 (A) | 10 | 6 | |
| 470R | 16 + 22 | 1 + 9 | |
| 220R | 22 + 10 | 1 + 6 | |
| 470R | 10 + 7 | 6 + 5 | |
| doorverbinden | 7 + 25 | ||
| doorverbinden | 4 + 5 | ||
| doorverbinden | 15 + 18 |
Voor de doorverbindingen met weerstanden minimaal ¼W weerstanden gebruiken!
Siemens TDOP HMI programmeerkabel
| PC | benaming | OP |
|---|---|---|
| 9pol F | 15pol M | |
| huis | afscherming | huis |
| 3 | RS232 rxd | 3 |
| 2 | RS232 txd | 4 |
| 5 | gnd | 12 |
RS232, verloop
RS232 monitor, half duplex
r=2K2
d=1N4148
RS232 monitor, full duplex
netwerk
netwerk cross

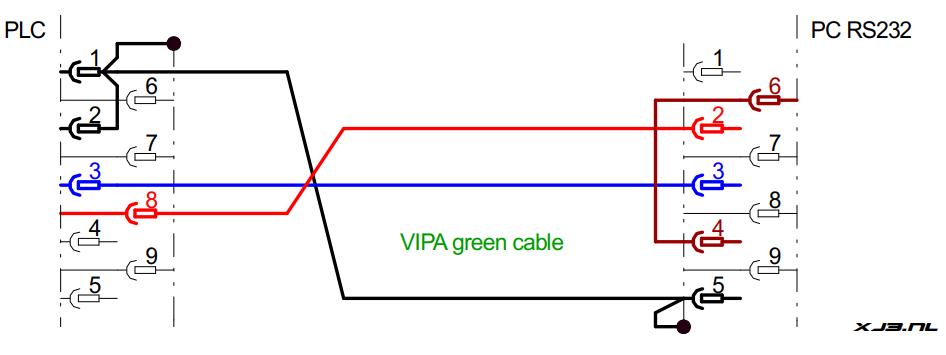

VIPA green cable
Use carefully. This cable is only applicable on certain VIPA processors with an MP2i programming port
